网络¶
IP规划¶
119.96.203.98为托管机房外网IP，202.103.24.68为机房DNS。 172.20.20.0/24为托管机房网段；172.20.19.0/24为托管机房管理网段；172.21.21.0/24为办公室网络网段。
172.21.21.0/24网段分配如下：
IP |
用途 |
说明 |
|---|---|---|
172.21.21.254 |
防火墙网关 |
|
172.21.21.251 |
ESXI |
|
172.21.21.250 |
Dell iDRAC |
|
172.21.21.242 |
AP2 |
|
172.21.21.241 |
AP1 |
|
172.21.21.1-100 |
DHCP |
172.20.19.0/24网段分配如下：
IP |
用途 |
说明 |
|---|---|---|
172.20.19.254 |
防火墙网关 |
|
172.20.19.252 |
存储服务器管理口B |
|
172.20.19.251 |
存储光纤交换机管理口 |
|
172.20.19.250 |
存储服务器管理口A |
|
172.20.19.249 |
Server-1 管理口 |
|
172.20.19.248 |
Server-2 管理口 |
|
172.20.19.247 |
Server-3 管理口 |
|
172.20.19.246 |
Server-4 管理口 |
|
172.20.19.245 |
Server-5 管理口 |
|
172.20.19.244 |
Server-6 管理口 |
|
172.20.19.243 |
Server-7 管理口 |
|
172.20.19.242 |
Server-8 管理口 |
|
172.20.19.241 |
保留 |
|
172.20.19.240 |
Server-10 管理口 |
|
172.20.20.1-239 |
未分配 |
172.20.20.0/24网段分配如下：
IP |
用途 |
说明 |
|---|---|---|
172.20.20.254 |
防火墙网关 |
|
172.20.20.251 |
vCenter |
|
172.20.20.250 |
OpenStack浮动IP |
暂时未用，预留 |
172.20.20.249 |
Server-1 物理机ESXi |
|
172.20.20.248 |
Server-2 物理机ESXi |
|
172.20.20.247 |
Server-3 物理机ESXi |
|
172.20.20.246 |
Server-4 物理机ESXi |
|
172.20.20.245 |
Server-5 物理机ESXi |
|
172.20.20.244 |
Server-6 物理机ESXi |
|
172.20.20.243 |
Server-7 物理机ESXi |
|
172.20.20.242 |
Server-8 物理机ESXi |
|
172.20.20.241 |
保留 |
|
172.20.20.240 |
Server-10 物理机CentOS |
|
172.20.20.201-239 |
物理机保留地址 |
|
172.20.20.200 |
虚拟机模板IP |
|
172.20.20.199 |
dl-199 |
server4 |
172.20.20.198 |
dl-198 |
server3 |
172.20.20.197 |
dl-197 |
server2 |
172.20.20.196 |
dl-196 |
server1 |
172.20.20.195 |
dl-195 |
server5 |
172.20.20.194 |
dl-194 |
server6 |
172.20.20.193 |
dl-193 |
server7 |
172.20.20.192 |
dl-192 |
server8 |
172.20.20.191 |
深度学习保留 |
暂未使用 |
172.20.20.190 |
NFS |
预计部署Docker-Registry,暂未部署 |
172.20.20.189 |
gitlab |
|
172.20.20.188 |
各种镜像 |
|
172.20.20.171-188 |
内部公共服务预留 |
|
172.20.20.170 |
gitlab同步服务 |
使用VPN，组网后删除，暂未部署 |
172.20.20.160-169 |
姜福泉运维测试使用 |
|
172.20.20.100-159 |
未分配 |
|
172.20.20.29-99 |
大数据环境保留 |
|
172.20.20.28 |
server1-CDH6 |
kerberos+HA worker （2master+3worker) |
172.20.20.27 |
server1-CDH6 |
kerberos+HA worker （2master+3worker) |
172.20.20.26 |
server1-CDH6 |
kerberos+HA worker （2master+3worker) |
172.20.20.25 |
server1-CDH6 |
kerberos+HA master2 （2master+3worker) |
172.20.20.24 |
server1-CDH6 |
kerberos+HA master1 （2master+3worker) |
172.20.20.23 |
server4-CDH5 |
kerberos+HA worker （2master+3worker) |
172.20.20.22 |
server4-CDH5 |
kerberos+HA worker （2master+3worker) |
172.20.20.21 |
server4-CDH5 |
kerberos+HA worker （2master+3worker) |
172.20.20.20 |
server4-CDH5 |
kerberos+HA master2 （2master+3worker) |
172.20.20.19 |
server4-CDH5 |
kerberos+HA master1 （2master+3worker) |
172.20.20.18 |
测试使用CDH5 |
server3-bd2018-worker |
172.20.20.17 |
测试使用CDH5 |
server3-bd2017-worker |
172.20.20.16 |
测试使用CDH5 |
server3-bd2016-worker |
172.20.20.15 |
测试使用CDH5 |
server3-bd2015-master |
172.20.20.14 |
CDH5-Open-大内存 |
server2-bd2014-worker |
172.20.20.13 |
CDH5-Open-大内存 |
server2-bd2013-worker |
172.20.20.12 |
CDH5-Open-大内存 |
server2-bd2012-worker |
172.20.20.11 |
CDH5-Open-大内存 |
server2-bd2011-master |
172.20.20.6-10 |
igis环境预留 |
计算中心开发环境 |
172.20.20.5 |
server1-iGIS-service |
自用正式服务环境 |
172.20.20.4 |
server4-iGIS-show |
产品经理验收与演示环境 |
172.20.20.3 |
server3-iGIS-test3 |
联调环境 |
172.20.20.2 |
server3-iGIS-qa |
测试使用 |
172.20.20.1 |
server1-igis-dev1 |
微服务开发环境 |
网络拓扑¶

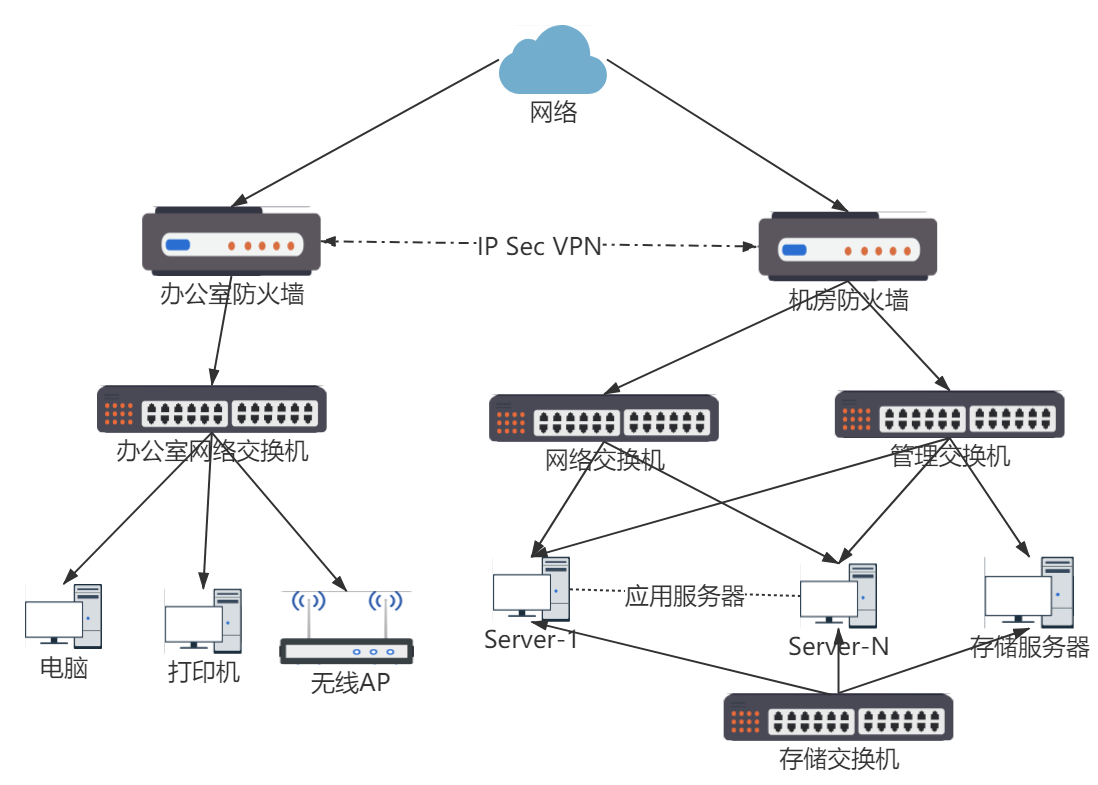

网络拓扑图如下：
